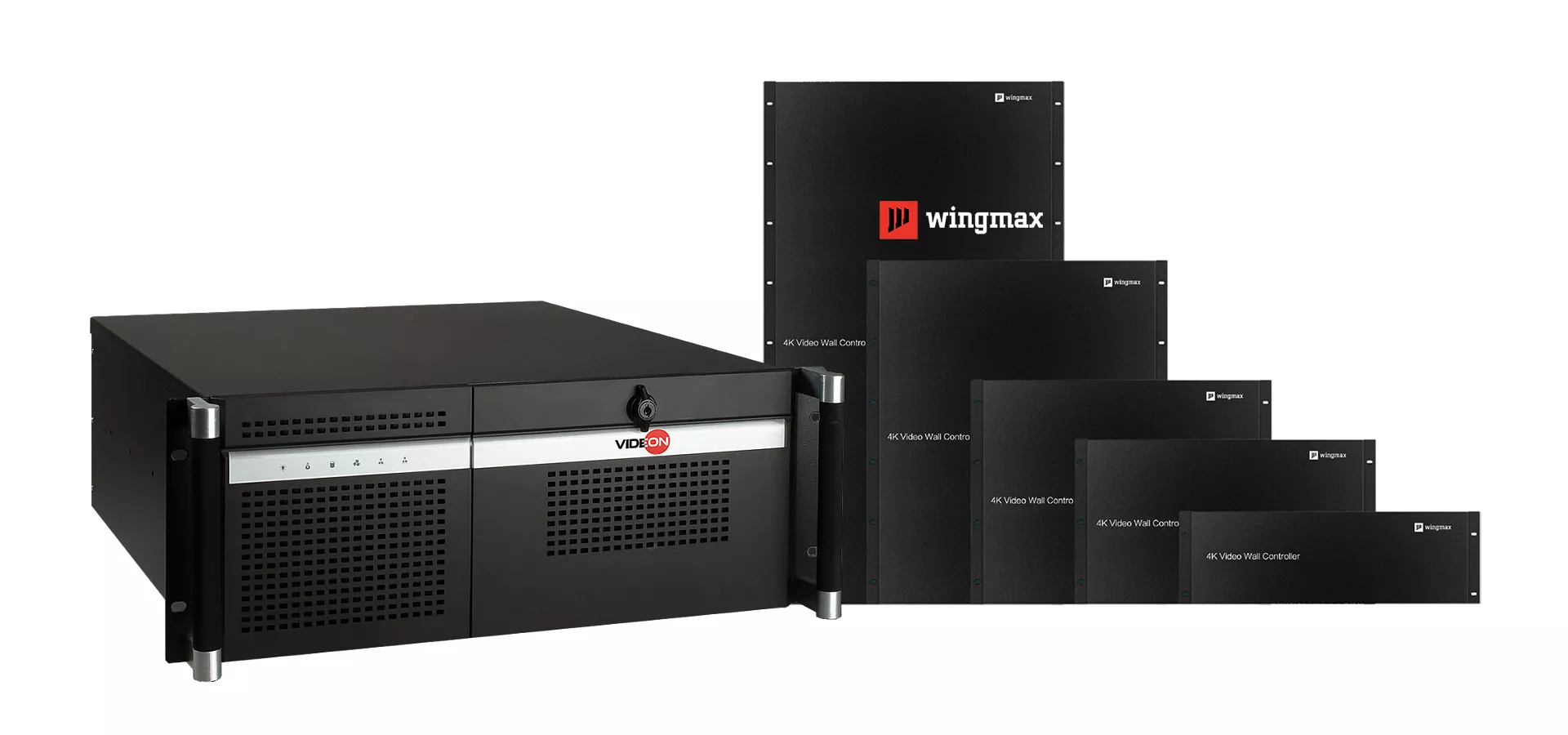

Чем отличается программный контроллер для видеостен от аппаратного, и какой из них лучше подходит для моего проекта?
Эти, казалось бы, простые вопросы порой ставит в тупик даже опытного специалиста. И действительно, почему контроллер называется программным? Это же вполне себе аппаратное устройство внушительных размеров с большим количеством входов и выходов. Для точного ответа на этот вопрос нам потребуется изучить архитектуры данных устройств, давайте разбираться.
Программные контроллеры получили свое название благодаря тому, что они функционируют в программной среде операционной системы, чаще всего семейства Windows или Unix. Само собой они используют аппаратные ресурсы, такие как оперативная память, процессор, а также специализированные графические карты, спроектированные для захвата и отображения большого количество цифровых сигналов и декодирования IP потоков. Но эти ресурсы распределяются в системе по приоритету, и максимальный приоритет имеет сама операционная система, ибо без ее функционирования невозможна работа контроллера.
Но вычислительная платформа на базе x86-x64 даже со специальными видеоплатами сама по себе не является контроллером видеостены, так как эта архитектура универсальна и предназначена для исполнения программного обеспечения. Именно специализированное ПО и превращает компьютер в процессор видеостены, наделяя его функциями масштабирования и корректировки контента и отображения последнего на составном экране. Это же ПО делает возможным создание макетов и сохранение их в постоянной памяти для последующего использования.
Эти контроллеры хороши и удобны, когда необходимо отрисовывать ПО автоматизации, такое как SCADA, отображать на видеостене рабочий стол АРМа, подключенного по VNC\RDP с возможностью удаленного управления или (если необходимо) отображать большое количество WEB-источников.
Плюсы программного контроллера
- Самая высокая универсальность за счет возможности исполнения программного обеспечения непосредственно на контроллере
- Возможность воспроизвести и отобразить контент практически неограниченного разрешения
- Возможность подключения к удаленным рабочим столам
- Отображение WEB – источников
Минусы программного контроллера
- Самая высокая стоимость на рынке
- Длительное время запуска (около 5 минут)
- Низкая стабильность из-за факторов операционной системы (повисания, обновления системы, вредоносное ПО, критические ошибки операционной системы, проблемы с доступом или драйверами)
- Высокая чувствительность к экстренному отключению питания (возможен выход контроллера из строя)
- Ограничение Windows по максимальному количеству пикселей для рабочего стола
- Необходимость в специально-подготовленном помещении с кондиционером
- Сильное ограничение по количеству входных и выходных плат и их конфигурациям
Аппаратные контроллеры не имеют в своем составе программного обеспечения, так как платформа является узкоспециализированным оборудованием, спроектированным для работы с большим количеством видеопотоков. Иными словами, данное оборудование выполняет свою функцию без операционной системы и исполняемого на нем ПО, так как весь функционал заложен в аппаратную часть. Поэтому их и называют аппаратными. Для создания столь специализированных платформ применяются FPGA микросхемы на вентильных матрицах — мощные и производительные. Эти чипы содержат в себе память для микропрограммного обеспечения, считывая которое при запуске вентильная матрица приобретает конфигурацию необходимой микросхемы, спроектированной разработчиком для задач контроллера. Такой дизайн позволяет создавать масштабируемые шасси для установки плат до невообразимо большого количества входных и выходных интерфейсов. Например, контроллер Wingmax MVP9000 поддерживает до 40 входных и 40 выходных карт, каждая из которых поддерживает до 4 FullHD сигналов при 60Гц (итого 160 входов и 160 выходов). Тогда как в программных контроллерах количество входных и выходных плат ограничено количеством слотов PCI-Express на материнской плате, которое редко превышает 7 штук.
В итоге аппаратные контроллеры хороши в проектах с высокими требованиями к отказоустойчивости системы, например, в ситуационных центрах, а также в проектах с большим количеством входов и выходов, а также при работе со светодиодными экранами.
Плюсы аппаратного контроллера
- Идеальное соотношение цена/качество
- Загрузка менее 5 секунд
- Высокая стабильность и надежность
- Штатная работа при экстренном отключении питания
- Самые большие возможности по масштабированию системы: от небольших залов до нескольких экранов на стадионе
- Низкие требования к условиям окружающей среды
- Самые гибкие возможности по конфигурированию входов и выходов. Можно выбрать любые интерфейсы от HDMI до SDI
- Поддержка входных и выходных сигналов с произвольными параметрами (поддержка любых нестандартных разрешений)
- Индивидуальное управление EDID для каждого источника
- Низкая задержка изображения
- Замена компонентов процессора без необходимости выключения питания (горячая замена)
Минусы аппаратного контроллера
- Отсутствие встроенного плеера контента
- Нет возможности подключения к удаленному рабочему столу
- Выполнение ПО на контроллере невозможно
- Ограничение вывода источников на одну выходную карту: до 8 FullHD потоков при 60 к.с.
Подводя итоги, могу с уверенностью сказать, что ввиду высокой стоимости программных контроллеров, применять их стоит тогда, когда требуются их универсальность: подключение к удаленным рабочим столам непосредственно с контроллера, исполнение программного обеспечение и работа с WEB-источниками. Во всех остальных случаях лучшим выбором будет аппаратное решение, которое обеспечит максимальную стабильность и высокую производительность всей системы видеоотображения.
