Логический интерфейс Clockaudio

CUT-4

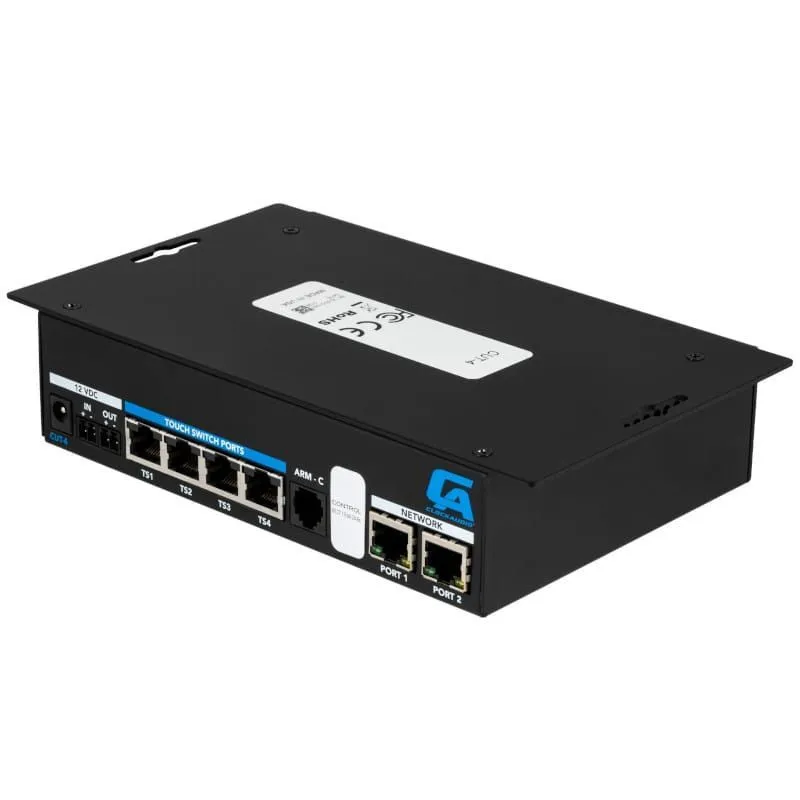

Clockaudio CUT-4

Логический интерфейс CUT4 предназначен для подключения светодиодных кнопок Clockaudio, включая сенсорные переключатели RGB TS (TS003/TS005), по сети для взаимодействия с вашим любимым DSP или системой управления. CUT4 может поддерживать до 4 кнопок TS и имеет 256 уровней яркости для каждого цвета, что обеспечивает миллионы возможных цветовых комбинаций. Каждый порт TS имеет 3 логических входа и 3 логических выхода, что в сумме составляет 12 логических входов и 12 логических выходов на один CUT4. Оснащенный двумя гигабитными портами для последовательного подключения, вы можете использовать до 6 CUT4 в одном сетевом кабеле до стойки, что в сумме составляет 72 входа и 72 выхода на один кабель.

Особенности Clockaudio CUT-4

• Простота установки благодаря креплению под столом
• Передача управляющей логики по сети с помощью сообщений UDP
• 4 порта RJ45 для Touch Switch, совместимые со всеми устройствами Clockaudio с поддержкой логики, в том числе:
  - прямое подключение к TS003, TS005, CRM202S-RF, CRM203S-RF, серии CS-S, SM80S, S80S и SWP-2
  - прямое подключение к контроллеру ARM-C и выдвижному микрофону CCRM4000
• Открытый API для взаимодействия с системами управления
• Совместимость с большинством процессоров DSP и систем управления
• Блок питания для CUT4 продается отдельно

Технические характеристики Clockaudio CUT-4

• Вход устройства управления TS: RJ45, подключается к Clockaudio TS-C1 и/или сенсорным переключателям Clockaudio
• Интерфейс ARM-C: RJ12
• Потребляемая мощность: 4 ватта (номинальная)
• Максимальные габариты изделия: 8,05” x 4,79” x 2”
• Расстояние между центрами монтажных пазов: 7,5” (от центра до центра)
• Рекомендуемый крепежный винт: № 6
• Вес устройства: 1,75 фунта
• Вес в упаковке: 2 фунта
• Соответствие стандартам: FCC CFR 47, часть 15B; ICES-003; CE (EN55032, EN55035); RoHS; WEEE (будет определено позднее)
• Физический уровень: Стандартный Ethernet
• Разъем: RJ-45
• Качество кабеля: CAT5e, CAT6 (рекомендуется экранированный)
• Скорость передачи данных: 1 Гбит/с
