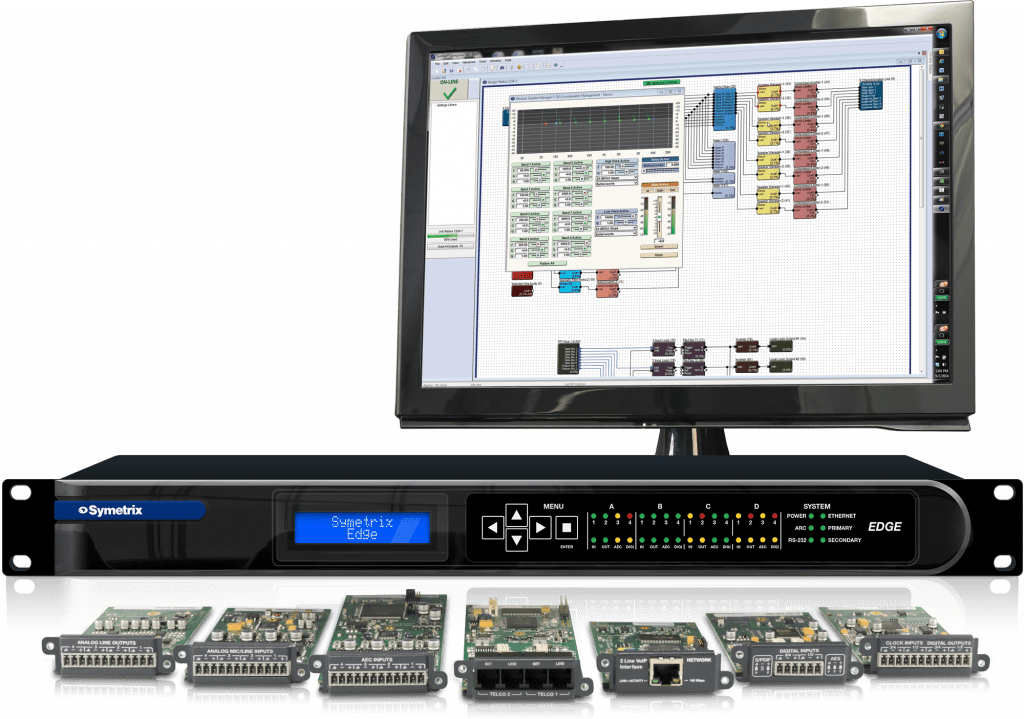

Цифровая аудиоплатформа Symetrix
EDGE DSP

Мощный DSP с гибкой конфигурацией ввода-вывода
128 каналов Dante (64х64) с резервированием
Встроенные сетевые коммутаторы Ethernet и Dante
4 слота для карт расширения

Цена по запросу

Закажите товар

Цифровая аудиоплатформа Symetrix EDGE DSP

Описание

Протокол Dante

Symetrix EDGE DSP оснащен 128-и канальным Dante интерфейсом c резервированием. Протокол Dante обеспечивает сверхнадежную многоканальную IP аудиосеть. Symetrix и Dante обеспечивают максимально быстрый способ внедрения, управления и обслуживания системы на базе DSP и другие устройства, включая микрофоны, усилители мощности и микшерные пульты сторонних производителей с поддержкой Dante.

Гибкость входных / выходных интерфейсов

Четыре универсальных слота для плат расширения обеспечивают уникальные конфигурации ввода–вывода и позволяют привести оборудование в соответствие с точными системными требованиями. Платы расширения поддерживают аналоговый и цифровой ввод-вывод AES-3, а также интерфейсы специального назначения, включая AEC, VoIP и аналоговую телефонию.

Встроенные 10/100 и гигабитные коммутаторы.

Symetrix Radius и Edge DSP имеют встроенные коммутаторы, что снижает стоимость системы, уменьшает или устраняет необходимость в периферийных коммутаторах и повышает надежность системы.

Неограниченная гибкость программирования.

Edge программируется с использованием системы автоматизированного программирования Composer с открытой архитектурой, неоднократно отмеченной различными наградами. Уникальность Composer заключается в возможности настраивать Symetrix и стороннее оборудование с поддержкой Dante, тем самым устраняя путаницу с несколькими программными средами.

Гибкие возможности управления.

Несколько вариантов управления включают настенные панели Symetrix ARC и простой в создании виртуальный графический интерфейс Windows SymVue. Эргономичный протокол управления Composer поддерживает программирование сенсорных экранов и устройств управления сторонних производителей.

Встроенный веб-сервер.

Встроенный веб-сервер отображает уровни ввода–вывода, диагностические данные и имеет ARC-WEB - интерфейс на основе браузера для смартфонов, планшетов и компьютеров.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Процессинг

  1 x Analog Devices SHARC 21489 @ 400 MHz SIMD.
- Вычислительная мощность

  400 MIPS, 1.6 GFLOPS.
- Частота дискретизации

  48 kHz, ± 100 ppm.
- Динамический диапазон (A/D/A)

  > 114 dB, A-weighted.
- Задержка

  0.88 mS, (входы скоммутированны на выходы).
- Память для задержки

  174 секунд моно per Edge frame.
- Напряжение логического входа

  0-3.3 VDC.
- Рекомендуемый потенциометр внешнего управления

  10k Ohm, linear.
- Логические выходы

  Low (0V) when active, pulled high (5V) when inactive.
- Максимальное напряжение / потребляемый ток внешнего источника питания на логическом выходе

  24 VDC / 50 mA.
- Разделение каналов (A/D/A)

  > 108 dB @ 1 kHz, +24 dBu.
- Максимальный ток логического выхода

  10 mA.
- Дополнительный последовательный ввод / вывод RS-232

  38.4 kbaud (default), 8 data bits, 1 stop bit, no parity, no flow control wired straight-through, only pins 2, 3, and 5 required.
- Последовательный ввод / вывод RS-485

  38.4 kbaud (default) 8 data bits, 1 stop bit, no parity, no flow control. May be broken out of ARC port.
- Сетевой кабель

  Standard CAT5, maximum device to device length = 100 meters.
- Dante кабель

  Standard CAT6, maximum device to device length = 100 meters.
- ARC кабель

  Standard CAT5, distance dependent upon load and number of devices
- Максимальное количество устройств в одной системе

  32 units per Site File.
- Максимальное количество пресетов

  1000.
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
- Установочные размеры

  1U (WDH: 48.02 cm x 24.13 cm x 4.37 cm). Глубина не включает зазор на подключение. Необходимый зазор зависит от типа используемого подключения
- Электрические характеристики

  100-240 VAC, 50/60 Hz, 45 Watts maximum universal input and/or suitable 24 VDC / 2.0 Amp auxiliary power source. No line voltage switching required.
- Вентиляция

  Максимальная рекомендуемая рабочая температура окружающей среды 30 ° C. Убедитесь, что левая и правая стороны оборудования свободны (минимальный зазор 5,08 см). Не перекрывать вентиляционные отверстия
- Вес аудиоплатформы

  4.54 kg
