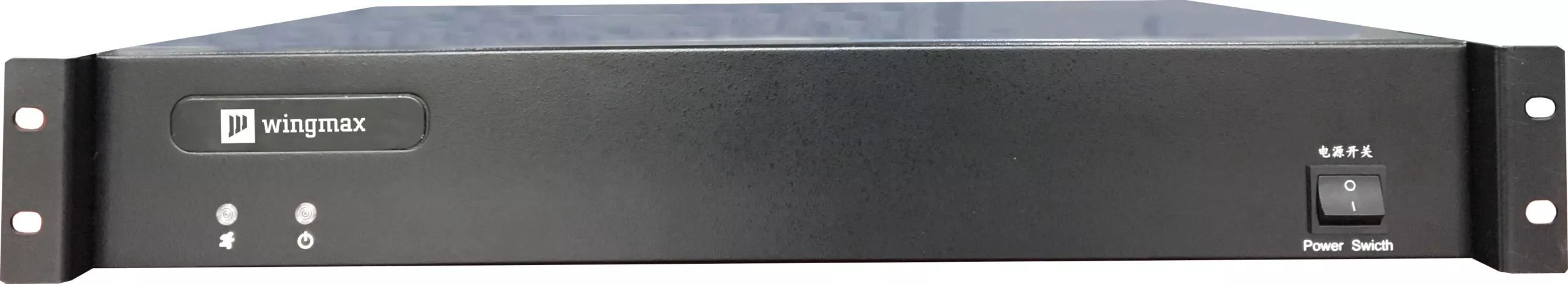

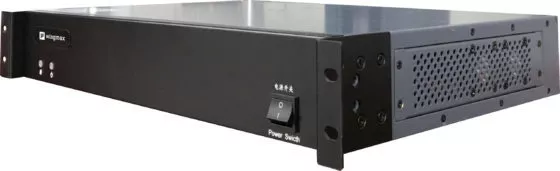

Контроллер видеостены Wingmax
MVP9000-2U
- Архитектура: FPGA
- Размер: 1,5U
- Количество слотов для входных плат: 3
- Количество слотов для выходных плат: 2
Wingmax MVP9000-2U
Для построения и вывода изображения на составные экраны в системах Wingmax используются масштабируемые аппаратные контроллеры видеостен серии MVP9000. Простроенные на микросхемах FPGA данные контроллеры значительно превосходят решения предыдущего поколения по производительности: моментальное переключение, отсутствие задержки, запуск системы за 5 секунд. Из-за отсутствия операционной системы данное оборудование не подвержено зависаниям и программным сбоям и поддерживает горячую замену как наборных плат, так и источников питания.
Шасси серии MVP9000 представлены в размерах 2U, 3U, 4U, 8U, 12U, 18U, 26U и позволяют установить до 72-х наборных плат с поддержкой различных интерфейсов, таких как DVI, HDMI, VGA, Composite (BNC), 3G-SDI и HDBaseT. Также поддерживаются платы оптических входов и выходов, для использования с оптическими приемниками и передатчиками, а также платы предварительного просмотра и декодирования IP-потоков, позволяющие добиться максимальной гибкости в Ваших проектах.
Данные контроллеры поддерживают до 64 одновременно отображаемых окон на составном экране, а благодаря поддержке цифровой синхронизации обеспечивают гладкое выполнение любых операций на видеостене без пропадания сигнала.
Технические характеристики
-
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
-
Форм-фактор коммутационного шкафа 19″2U
-
Габариты, мм485×325×90
-
Вес, кг7,5
-
Питание, переменный ток100-240 В, 50-60 Гц
-
Потребляемая мощность, Вт90
-
Рабочая температура0 – 70°С
-
Рабочая влажность (без конденсации)15%-85%
-
-

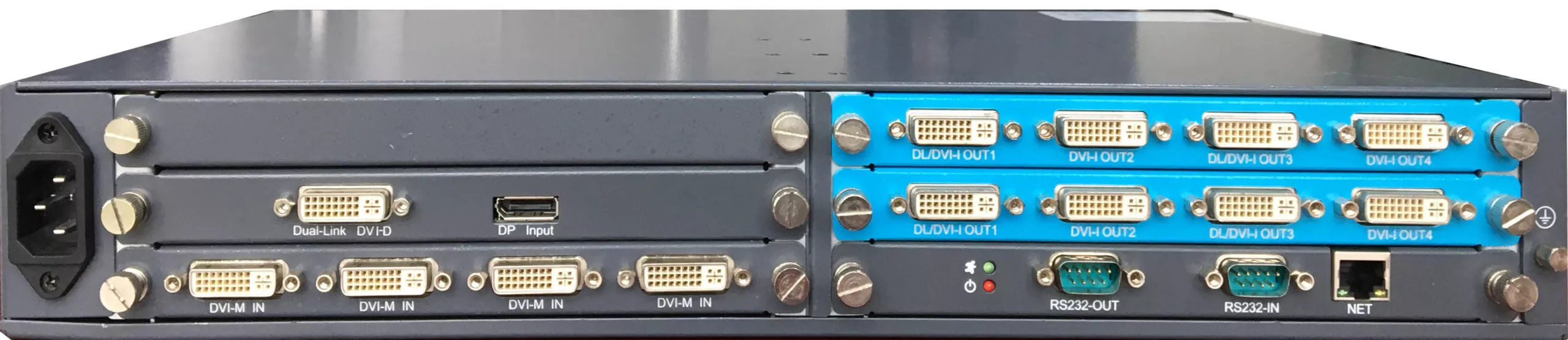

ПОДДЕРЖИВАЕМЫЕ ИНТЕРФЕЙСЫ
-
Поддерживаемые интерфейсы входных картDVI-M, HDMI, Displayport, VGA, DA11:C43nk DVI, SDI, CVBS, HDBaseT, YPbPr/YCbCr, IP, оптоволоконные источники
-
-
АППАРАТНЫЕ ВОЗМОЖНОСТИ
-
АрхитектураFPGA
-
Операционная системаОтсутствие
-
Количество слотов для входных плат3
-
Количество слотов для выходных плат2
-
Возможность установки входных плат в выходные слотыОтсутствие
-
Максимальное количество выходных плат для установки в входные слотыОтсутствие
-
Встроенный блок управленияНаличие
-
Встроенный порт EthernetНаличие
-
Количество встроенных портов RS-2322
-
Управление сторонними устройствами по RS-232Наличие
-
Интерфейсы DisplayPort 1.2 и HDMI 2.0 для наборных платНаличие
-
Опциональная установка сенсорного экрана управленияНаличие
-
Поддержка аппаратной платы мониторинга входных сигналовНаличие
-
Установка платы мониторинга в слот для выходных платНаличие
-
Резервный источник питанияНаличие
-
Горячая замена входных и выходных платНаличие
-
Максимальное разрешение входа3840×2400@60Hz
-
-
ПРОЧИЕ ХАРАКТЕРИСТИКИ
-
Управление устройствами отображенияНаличие
-
Максимальное количество одновременно поддерживаемых видеостенНе менее 6
-
Установка произвольного разрешения каждого выходаНаличие
-
Количество оконных раскладок для каждой видеостеныНе менее 128
-
Технология гиперпараллельной синхронизацииНаличие
-
Технология повышения частоты кадровНаличие
-
Технология бесподрывного переключения источниковНаличие
-
Индивидуальное управление EDID источниковНаличие
-
Произвольное назначение выходов на рабочие зоны видеостеныНаличие
-
Разворот выходного сигнала0°-360°
-
Режим матричного коммутатораНаличие
-
Режим компенсации рамокНаличие
-
Работа с 3D изображениямиНаличие
-
